Cara Menghitung Vpp Pada Osiloskop

07 Des, 2020 Posting Komentar

Walau sudah berpengalaman dalam hal menggunakan osiloskop kita harus mempelajari tombol instruksi dari pabrik yg mengeluarkan alat itu. Menghitung Frekuensi Gelombang Pada Layar Layar Oscilloscope Kita Harus Tahu Cara Period Berikutnya Cara Menghitung Frekuensi Its.

Cara Mengukur Tegangan Ac Dan Menghitung Frekuensi Dengan Osiloskop

Cara Menghitung Amplitudo pada Osiloskop.

Cara menghitung vpp pada osiloskop. Sebelum masuk kepada cara pengukuran terlebih dahulu kita harus tahu apa itu osiloskop. Tegangan searah diukur pada mode DC. Pertama nyalakan osiloskop dan pastikan ada suatu garis pada layar yang terlihat jelas dan tidak kabur.

Untuk Menghitung Volt Peak to Peak Menggunakan Rumus. Silahkan kritik dan komentar juga di artikel saya. Kesalahan dalam pengoperasian osiloskop diantaranya.

Dengan rumus sbb. Contoh hasil pengukuran tersebut menggunakan v div 20 volt div dan t div 2 ms div. Instruksi Kerja Pengkalibrasian Osiloscope.

Carilah tegangan Vpp untuk 0V 3V 6V 9V dan 12V. Cara menghitung frequency tiap detik. Vpp Div Vertikal x Volt Div 2 Kotak x 1 V 2 Vpp.

Sebelum masuk kepada cara pengukuran terlebih dahulu kita harus tahu apa itu osiloskop Osiloskop berguna untuk. Vpp Div Vertikal x Volt Div 2 Kotak x 1 V 2 Vpp Karena Pada Kalibrasi CAL Tertulis 2 Vpp 1 KHz Maka Untuk Penghitungan Di Atas Menandakan Osiloscope Sudah Sesuai Dalam Pengkalibrasian. Setelah mengetahui cara menggunakan osiloskop kini berganti cara membaca skala dan hasil.

V maks Vpp2. Materi tentang osiloskop setelah mengetahui macam atau jenis Osiloskop selanjutnya kita akan menghitung amplitudo dari bentuk gelombang sebuah osiloskop untuk pencerahan soal tentang osiloskop ini selalu keluar setiap ujian teori kompetensi kejuruan SMK teknik Audio video sejak. F 1 T 1 1.

Ilmu yang telah dishare semoga bermanfaat. F 1T dimana F freq dan T waktu. Menjelaskan tata cara menghitung amplitude secara ringkas pada osiloskop.

Masukan Kabel Power Pada Socket In Put 220 V Yang Terdapat Pada Bagian Belakang Osiloscope. Beda fasa diukur dengan cara Dual Trace dan Lissajous. Dengan rumus sbb.

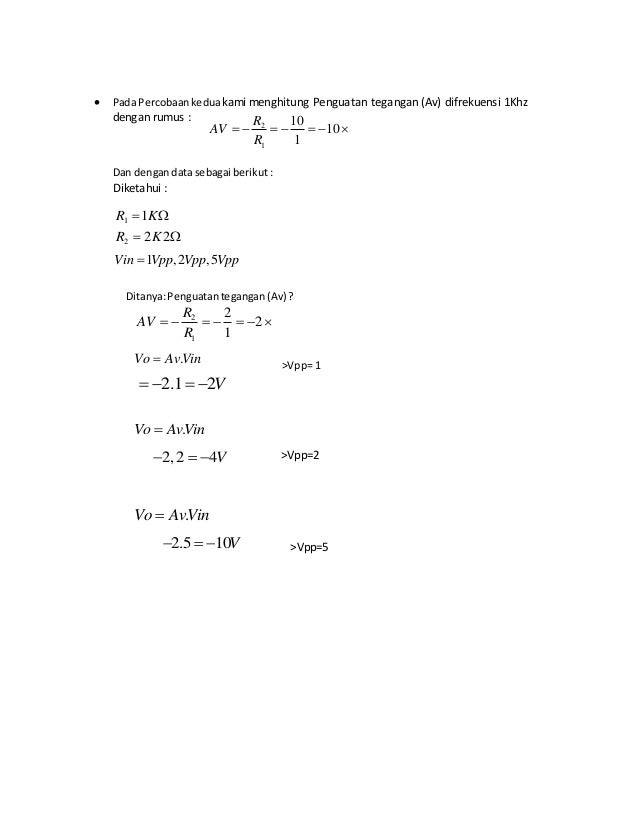

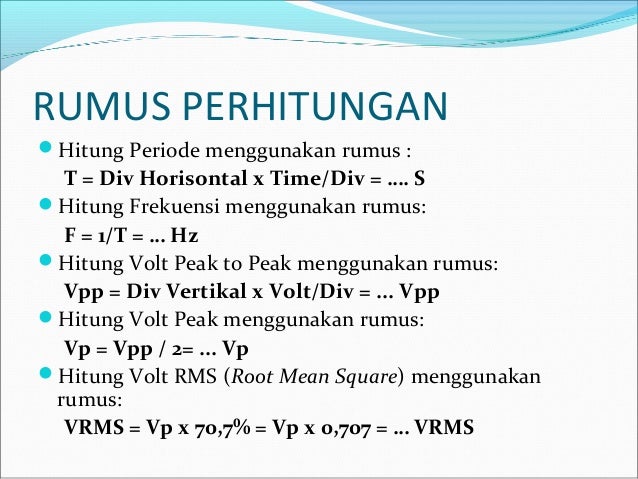

Hal ini tergantung pada spesifikasi Osiloskop tersebut. Rumus Osiloskop Menghitung Periode T Div H x Time Div Menghitung Frekuensi F 1T Menghitung tegangan puncak-puncak Vpp Div V x VoltDiv Menghitung tegangan efektif Veff Vpp1414 Veff Vmax x0707 Tegangan maksimal Vmax Vpp2 Arus maksimum Imax Veff 1414 Arus Efektif Ieff Imax1414. Carilah tegangan maksimum Vmaks untyk 0V 3V 6V 9V dan 12V dimana.

Bandwidth Lebar Pita Bandwith berfungsi buat menentukan rentang frekuensi yang bisa diukur oleh Osiloskop. Cara menghitung frequency tiap detik. F 1T F freq T waktu Untuk menggunakan osiloskop haruslah berhati-hati bila terjadi kesalahan sangat fatal akibatnya.

Lihat hasilnya pada display oscilloscope. Pada postingan sebelumnya Om BT sudah pernah sharing tentang cara mudah mengukur arus ampere dan tegangan listrik volt menggunakan multimeter. Pada postingan sebelumnya Om BT sudah pernah sharing terkait Cara Mudah Mengukur Arus ampere dan Tegangan Listrik volt Menggunakan Multimeter.

Setelah gambar waveform biasanya Wave Shaped Box Wave telah muncul di layar Osiloscope baru kita bisa menghitung Frequency Volt Peak to Peak dengan rumus di bawah ini. Tegangan terukur diukur dari garis nol kegaris horizontal DC. 3div 15 V Bentuk tegangan DC merupakan garis tebal lurus pada layar CRT.

Bilangan yang menunjukkan perpindahan gambar vertikal pada layar kali dengan angka yang dipakai pada VOLTDIV disebut tegangan puncak-puncak Vpp. Gambar 93 Cara Pengukuran Tegangan DC. Gak semua Osiloskop mempunyai kinerja yang sama loh.

Tegangan AC yang diukur akan menampilkan bentuk gelombang sinus yang kemudian dengan gelombang sinus tersebut kita hitung frekuensinya berdasarkan. Untuk Menghitung Frekuensi Menggunakan Rumus. Vpp tegangan puncak ke puncak jumlah kotak vertikal Vpp 05 volt div 4 20 80 volt.

Cara Membaca Skala dan Hasil. Hari ini Om BT akan sharing terkait cara mudah mengukur frekuensi dan tegangan lisrik AC mengunakan osiloskop. Secara umum osiloskop hanya untuk circuit osilator VCO disemua perangkat yg menggunakan rangkaian VCO.

Baca juga Cara untuk menghitung Frequensi dengan Osiloskop. Beberapa spesifikasi penting pada Osiloskop yang menentukan kinerja Osiloskop diantaranya sebagai berikut. Cara Mengukur Tegangan AC dan Menghitung Frekuensi dengan Osiloskop Osiloskop pada dasarnya dapat digunakan sebagai alat ukur untuk mengukur besaran tegangan AC dan Frekuensinya dengan cara menampilkan bentuk gelombang dari pengukuran tersebut.

Menghitung nilai RMS average rata-rata dan peak to peak Vpp pada gelombang sinus gelombang kotak dan gelombang segitiga. Dear sahabat BT senang bisa jumpa lagi. Cara menghitung tegangan pada osiloskop.

Position pada X berfungsi untuk mengatur dan menggeser letak kiri dan kanan gelombang pada layar. Melihat tingkah laku tegangan gelombang secara visual ada beberapa jenis tegangan gelombang. Oiya maksud dari Div adalah division atau per bagiankotak.

Hubungkan output function generator pada probe oscilloscope. 2Mengukur frekuensi Kit box osilator. Karena Pada Kalibrasi CAL Tertulis 2 Vpp 1 KHz Maka Untuk Penghitungan Di Atas Menandakan Osiloscope Sudah Sesuai Dalam Pengkalibrasian.

Nih kita posting pembahasan tentang menggunakan osiloskop untuk mengukur frekuensi nih sangat berguna bagi siswa SMK yang akan melakukan ujian teori dan ujian prakti kejuruan teknik audio video atau serumpunnyaDokumen soal teori kejuruan teknik audio video tahun 2010 Teori Kode A dan Teori Kode B atau kamu dapat lihat potingan sebelumnya disini Untuk mengukur sebuah frekuensi dari sebuah. Probe kanal-1 dihubungkan ujung sambungan R1 dengan R2. Jadi yang terbaca pada layar osiloskop adalah Vpp.

Cara menghitung gelombang dari oscilloscope sbb. Atur Function Generator pada gelombang output 1KHz. Kali ini kita sharing tentang cara menghitungan hasil pengukuran pada bentuk gelombang-gelombang sinus kotak dan segitiga.

10-3 1000 1 1000 Hz 1 KHz Untuk Menghitung Volt Peak to Peak Menggunakan Rumus. Setelah memahami semua fungsi tombol utama pada osiloskop maka anda dapat mencoba mempraktekkan cara kalibrasi osiloskop berikut ini. Ground osiloskop dihubung kan ke negatip catu daya DC.
